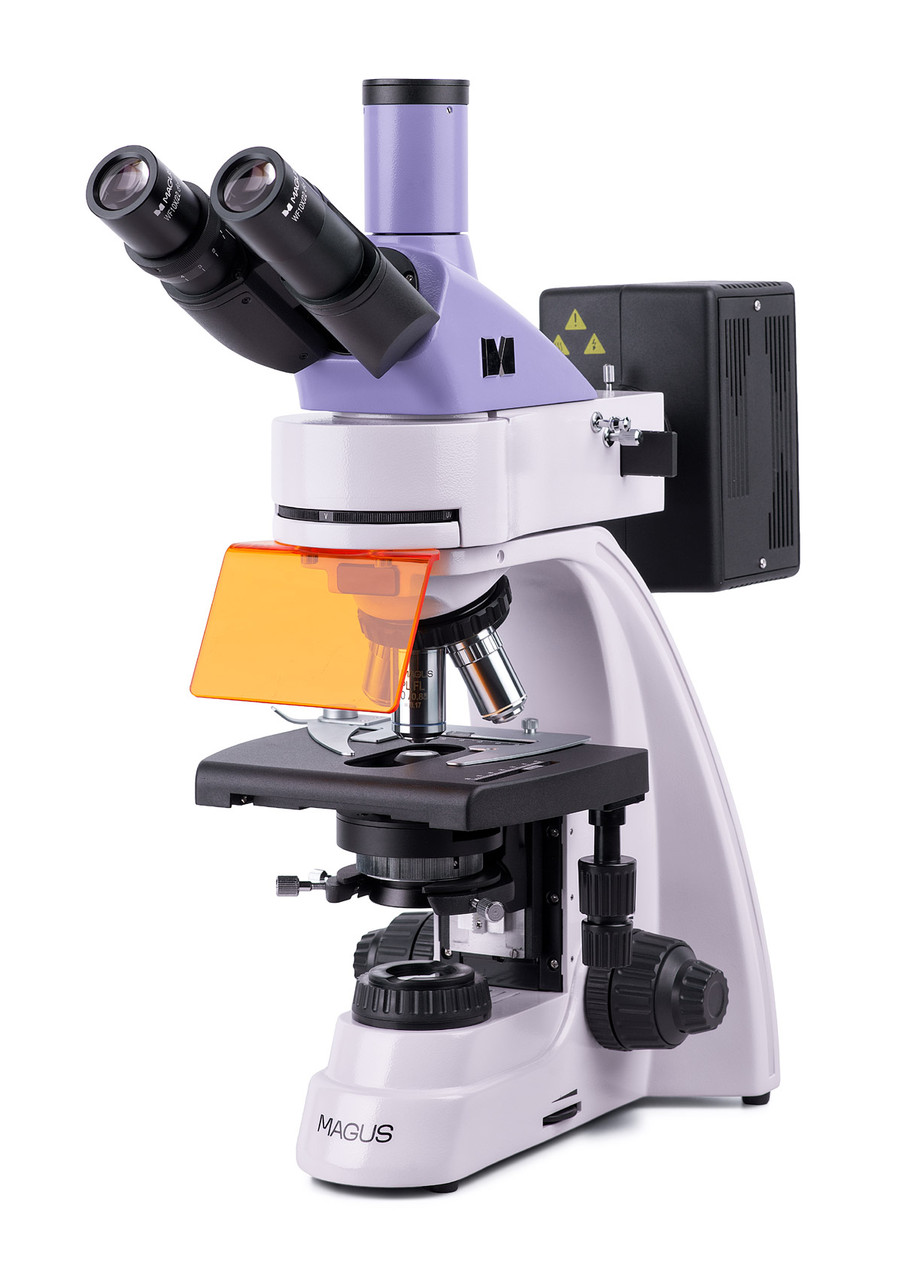

Микроскоп люминесцентный MAGUS Lum 400

Люминесцентный микроскоп MAGUS Lum 400 предназначен для диагностической и исследовательской работы по методам люминесценции (отраженный свет) и светлого поля (проходящий свет). При дополнительной комплектации можно использовать методы темного поля, фазового контраста и простой поляризации. Сферы применения люминесцентного микроскопа: анализ ДНК, изучение возбудителей болезней, санитарно-эпидемиологический надзор, криминалистическая экспертиза и многие другие.

Оптика

Микроскоп является тринокуляром: для наблюдений используется бинокулярная визуальная часть, наклоненная на угол 30°, а установка цифровой камеры (нет в комплекте) осуществляется в вертикальный канал визуализации. Так как для окулярных тубусов предусмотрена возможность вращения на 360°, пользователю любого роста легко подобрать максимально удобную высоту взора.

В револьверное устройство может быть установлено пять объективов. В комплектацию включены четыре планахроматических объектива, рассчитанных на бесконечность. Один из них – микрофлюар с увеличением 40х – предназначен для наблюдений в свете видимой люминесценции. Объективы 4х, 10х и 100х применяют для работы в светлом поле. В свободное отверстие револьвера может быть установлен дополнительный объектив, что обеспечит еще одно увеличение в диапазоне кратности микроскопа.

Револьверное устройство установлено в положение «от наблюдателя», т. е. пользователю хорошо виден объектив, который используется в текущий момент для работы.

Освещение

Источник отраженного света – ртутная лампа мощностью 100 Вт. Она вынесена в фонарь, который обеспечивает эффективное теплоотведение – лампа не перегревается даже при длительной работе. Лампу можно центрировать в трех плоскостях для обеспечения наилучшего освещения рабочей области. При необходимости замены снять и установить лампу будет довольно легко. Ртутная лампа удобна при работе с флуоресцентными красителями, так как охватывает широкий спектр и имеет пики на определенных длинах волн.
В люминесцентной насадке расположены четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

Источник проходящего света – галогенная лампа мощностью 30 Вт. Ее яркости хватает для работы на объективах любой кратности. Благодаря комфортной цветовой температуре освещения длительная работа за микроскопом не вызывает усталости глаз. В систему освещения также входит конденсор. Он имеет слот для установки слайдера (фазового контраста или темного поля).

В проходящем и отраженном свете можно использовать метод Кёлера. Настроенное таким образом освещение не имеет затемнений по краям, объект четко виден, артефакты изображения отсутствуют.

Механика

Микроскоп оснащен предметным столиком эргономичной формы – без выдвижной зубчатой рейки. Для работы в отраженном свете в столик устанавливается черная вставка, которая убирает паразитную засветку от источника проходящего света. Препаратодержатель съемный, при необходимости его можно убрать, выкрутив два винта.

Рукоятки фокусировки расположены с двух сторон штатива: у грубой фокусировки регулируется жесткость хода и есть блокировка, тонкая фокусировка позволяет проводить точную наводку на резкость.

Аксессуары

На микроскоп MAGUS Lum 400 могут быть установлены дополнительные аксессуары: цифровая камера, фазово-контрастное устройство, устройство простой поляризации, конденсор темного поля, окуляры и объективы, слайдеры темного поля и фазового контраста. При необходимости измерять объекты комплектация может быть дополнена калибровочным слайдом.

Основные особенности:

• Два метода исследований: люминесценция в отраженном свете, светлое поле в проходящем свете
• Дополнительные методы исследований при использовании опциональных аксессуаров: фазовый контраст, простая поляризация, темное поле
• Тринокулярная насадка с каналом визуализации для установки цифровой камеры; тубусы вращаются на 360°
• Планахроматические объективы на бесконечность, в том числе один микрофлюар
• Источник отраженного света – ртутная лампа 100 Вт, проходящего света – галогенная лампа 30 Вт
• Настройка освещения по методу Кёлера в проходящем и отраженном свете
• Четыре фильтра возбуждения люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Эргономичный предметный столик со съемным препаратодержателем и без выдвижной рейки

Комплектация:

• Штатив с источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Конденсор Аббе
• Люминесцентная насадка
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Защитный экран
• Пластина светового барьера
• Черная защитная пластина для установки под столик
• Переходник под крепление C-mount для работы с камерой
• Светофильтр (4 шт.)
• Флакон с иммерсионным маслом
• Блок поджига ртутной лампы
• Сетевой шнур питания (2 шт.)
• Кабель питания фонаря ртутной лампы
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
• Фазово-контрастное устройство
• Конденсор темного поля А 0,9
• Конденсор темного поля иммерсионный А 1,36–1,25
• Слайдер темного поля
• Устройство простой поляризации
• Цифровая камера
• Калибровочный слайд
• Монитор
